Отводы гнутые в отличие от отводов крутоизогнутых плавно изменяют направление потока среды от 3˚ до 180˚ и имеют малое гидравлическое сопротивление, - изготавливаются двумя методами:

Методом горячего гнутья с помощью индукционного нагрева (отводы ОГ):

Диаметры от DN15 до DN1420, радиус гиба от 2DN до 20DN, угол гиба от 3˚ до 180˚, с прямыми участками и без. Изготавливаются по ТУ и по ОСТам.

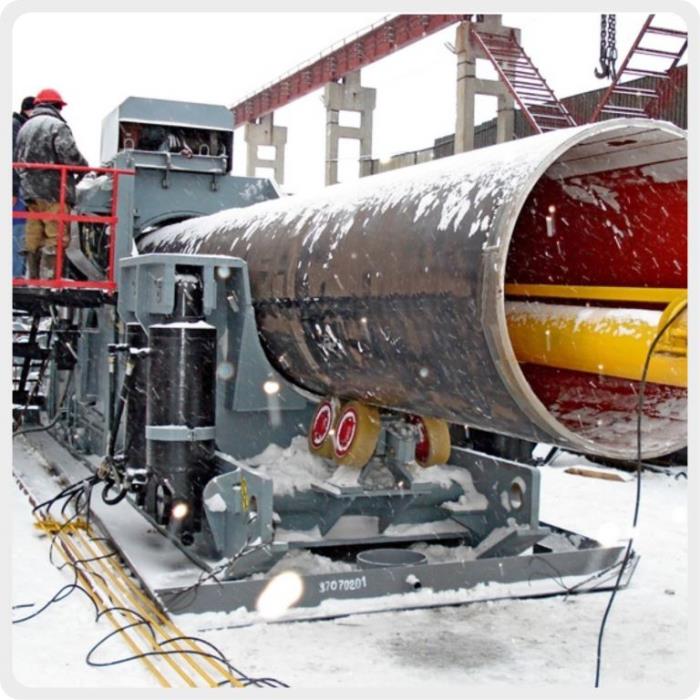

Методом холодного гнутья, способом поперечной гибки трубы в холодном состоянии для магистральных трубопроводов (отводы ГО, вставки кривые холодного гнутья КХГ).

Диаметры от DN219 до DN1420, радиус гиба от 15 до 60 метров, угол гиба от 1˚ до 27˚, с прямыми участками. Изготавливаются по ТУ и по ГОСТу 24950-81.

ООО «Стройдеталь» предлагает отводы гнутые:

ТУ 51-515-91 на отводы гнутые на Ру до 32 МПа.

Настоящие технические условия распространяются на стальные приварные гнутые отводы, предназначенные для применения в трубопроводах, транспортирующих газо- и нефтепродукты с неагрессивными средами и средами, содержащими сероводород и двуокись углерода. По настоящему стандарту изготавливаются стальные приварные гнутые отводы диаметром от 89 мм до 530 мм, радиусом изгиба до 4 DN, с углом изгиба от 15˚ до 90˚. По согласованию с заказчиком возможно изготовление отводов с другими углами изгиба и отводов диаметром от 89 мм до 219 мм с радиусом изгиба более 4 DN.

ТУ 1460-001-88189979-2011 на отводы гнутые, изготовленные методом индукционного нагрева на Рр до 32 МПа.
Настоящие технические условия распространяются на отводы гнутые стальные приварные, изготовленные методом индукционного нагрева, на рабочее давление до 32 МПа (320 кгс/см2). По настоящему стандарту изготавливаются стальные приварные гнутые отводы диаметром от 57 мм до 630 мм из любых марок стали, радиусом изгиба от 2 DN до 10 DN, с углом изгиба от 1˚ до 180˚.

ОСТ 36-42-81 на отводы гнутые на Ру до 10 МПа.
Настоящий стандарт распространяется на гнутые отводы из углеродистой стали, на условное давление до 10 МПа (100 кгс/см2). По настоящему стандарту изготавливаются стальные приварные гнутые отводы диаметром до 530 мм из углеродистой марки стали, радиусом изгиба до 10 DN, с углом изгиба от 15˚ до 90˚.

ТУ 1469-001-48733781-01 на отводы гнутые диаметрами от 89мм до 426мм, изготовляемые методом индукционного нагрева на Рр до 32 МПа радиусом гиба R более 2Dн для нефти, газа, нефтепродуктов, стабильных конденсатов.

ТУ 14-1-5598-2011 на отводы стальные приварные с повышенной коррозионной стойкостью и хладостойкостью на Рр до 25 МПа.

Настоящие технические условия распространяются на отводы с повышенной коррозионной стойкостью и хладостойкостью, предназначенные для промысловых, межпромысловых и площадочных трубопроводов, на рабочее давление до 25 МПа (250 кгс/см²) при температуре окружающей среды от - 60˚С до + 150˚С. По настоящему стандарту изготавливаются стальные приварные гнутые отводы диаметром от 89 мм до 630 мм, радиусом изгиба от 3 DN до 10 DN, с углом изгиба от 3˚ до 90˚.

Изготовим отводы гнутые по чертежам. В зависимости от условий эксплуатации и марки стали основного трубопровода отводы гнутые изготавливаются из сталей 20, 09Г2С, 13ХФА, 20А, 20С, 20ФА, 09ГСФ, 17Г1С, 15Х5М, 08Х18Н10Т, 12Х18Н10Т, 06ХН28МДТ, 10Х17Н13М2Т.

ОСТ 34.10.750-97, 584 серия 5.903-13 на колена гнутые на Ру до 4 МПа.
Настоящий стандарт распространяется на стальные приварные гнутые колена для тепловых сетей на условное давление до 4 МПа (40 кгс/см2) при температуре рабочей среды до + 425 °С. По настоящему стандарту изготавливаются стальные приварные гнутые колена диаметром от 57 мм до 426 мм, радиусом изгиба до 10 DN, с углом изгиба от 15˚ до 90˚.

ГОСТу 24950-81и ТУ на отводы гнутые, изготовленные способом поперечной гибки труб в холодном состоянии.
Настоящий стандарт распространяется на гнутые отводы и кривые вставки, предназначенные для выполнения поворотов в вертикальной или горизонтальной плоскости линейной части магистральных трубопроводов и ответвлений от них, изготавливаемые на трубогибочном оборудовании способом поперечной гибки труб в холодном состоянии.
По настоящему стандарту изготавливаются стальные приварные гнутые отводы диаметром от 219 мм до 1420 мм из любых марок стали, с углом гибки от 1˚ до 27˚ с шагом гибки 3˚. Допускается по согласованию принимать угол гибки кратным 1˚.

Отводы гнутые ОГ и ГО
